우리를 선택하는 이유
우리 공장
우리 공장에서는 IEC, IEEE, ANSI, CSA, EN 등 다양한 국제 표준을 준수하는 변압기를 생산할 수 있습니다.
제품 응용
국가 그리드, 교통, 도시 건설, 석유화학 산업 및 기타 장소.
우리의 서비스
24시간 온라인 서비스
사명
우리의 사명은 사람을 최우선으로 생각하고, 기술을 통해 발전을 추구하며, 품질을 통해 시장을 경쟁하고, 브랜드를 통해 이익을 창출하는 것입니다.
전문팀
Yawei 팀은 전문가와 전문 지식으로 구성되어 고객 문제를 신속하게 해결하도록 돕습니다.
글로벌 사업
지금까지 우리 장비는 남미, 북미, 아시아, 호주, 유럽 및 아프리카와 같은 여러 지역으로 수출되었습니다.
관련상품

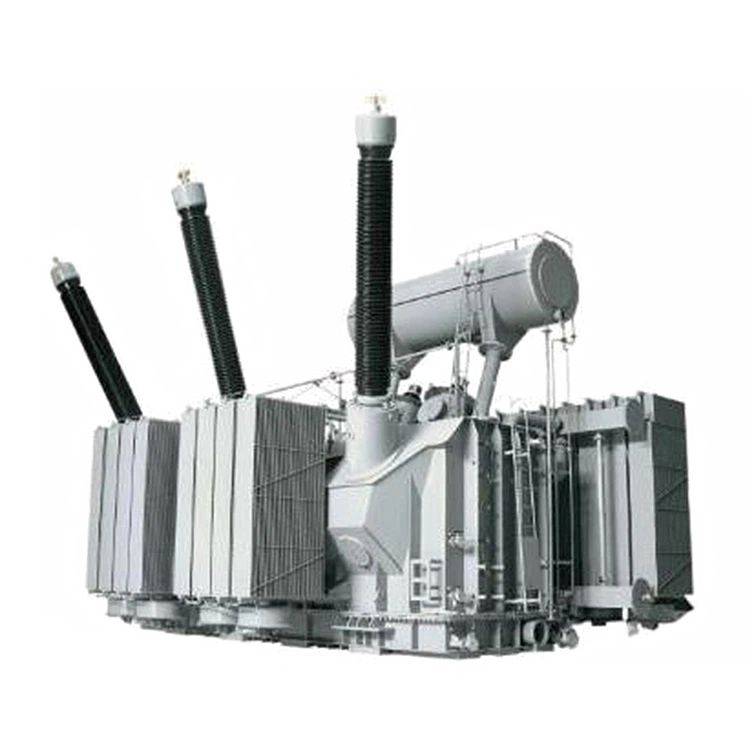

전력 변압기는 주파수를 변경하지 않고 한 회로에서 다른 회로로 전력을 전송하도록 설계된 전기 장치입니다. 이는 전자기 유도 원리에 따라 작동하며 발전기와 1차 배전 회로 사이에 전력을 전송하는 데 필수적입니다. 전력 변압기는 전압을 높이거나 낮추어 배전망의 전압 레벨을 조정합니다.
전력 변압기의 구성 요소는 무엇입니까?
핵심 구성요소
변압기의 코어는 권선을 지지하고 자속의 저항이 낮은 경로를 제공합니다. 얇은 강판을 적층하고 적층하여 코팅을 통해 서로 절연시켜 만든 제품입니다. 와전류 및 히스테리시스 손실을 최소화하기 위해 이러한 시트는 일반적으로 두께가 1mm 미만이고 탄소 함량이 0.1% 미만입니다. 강철과 실리콘을 합금하면 와전류가 더욱 감소됩니다. 권선을 지지하는 코어의 수직 부분을 사지라고 하며, 사지를 연결하는 수평 부분을 요크라고 합니다.
전력 변압기의 권선
변압기의 권선은 특정 수의 감은 구리 또는 알루미늄 코일로 구성됩니다. 구리는 일반적으로 높은 전기 전도성과 연성으로 인해 선호되며, 이는 필요한 권선 재료의 양을 줄이고 코어 주위를 쉽게 감싸는 데 도움이 됩니다.
단열재
코어로부터, 1차 권선과 2차 권선 사이, 그리고 권선의 각 회전 사이에서 권선을 분리하려면 절연 재료가 필수적입니다. 이러한 재료는 잠재적인 손상으로부터 변압기를 보호합니다. 이상적인 변압기 절연체는 높은 절연 강도, 탁월한 기계적 특성 및 고온을 견딜 수 있는 능력을 갖추어야 합니다.
단열재
코어로부터, 1차 권선과 2차 권선 사이, 그리고 권선의 각 회전 사이에서 권선을 분리하려면 절연 재료가 필수적입니다. 이러한 재료는 잠재적인 손상으로부터 변압기를 보호합니다. 이상적인 변압기 절연체는 높은 절연 강도, 탁월한 기계적 특성 및 고온을 견딜 수 있는 능력을 갖추어야 합니다.
탭 체인저
탭 체인저는 권선 하나의 권선 수를 조정하여 변압기의 출력 전압을 조절하는 데 사용되는 장치입니다. 이 조정은 다양한 입력 전압 및 부하 조건에 따라 권선비를 변경합니다. 변압기가 오프로드되면 출력 전압이 증가하고 부하 조건에서는 감소합니다. 탭 체인저는 일반적으로 미세한 전압 조정이 가능하고 코어 손실을 줄이기 위해 고{3}}전압(HV) 권선에 연결됩니다. 또한 HV 권선의 전류가 낮기 때문에 이 구성은 변압기 오일 스파크 및 발화 위험을 최소화하는 데 도움이 됩니다.
변압기의 부싱
부싱은 전기 네트워크의 전류가 흐르는 전도체와 변압기 권선 끝 사이의 연결을 용이하게 하는 절연 부품입니다.{0}} 일반적으로 부싱 단열재는 도자기 또는 에폭시 수지로 만들어집니다. 이 부싱은 주 변압기 탱크 외부에 장착됩니다.
변압기 탱크
변압기 탱크(또는 메인 탱크)는 코어, 권선 및 기타 구성 요소를 외부 환경으로부터 수용하고 보호합니다. 이는 변압기 오일의 용기 역할을 합니다. 압연 강판 또는 알루미늄 시트로 구성됩니다.
보존자 구성요소
콘서베이터는 메인 탱크와 부싱 위에 위치한 탱크로, 변압기 오일을 저장하는 역할을 합니다. 파이프라인을 통해 변압기 내부의 메인 탱크에 오일을 공급합니다. 콘서베이터에는 오일의 팽창과 수축을 수용하는 유연한 주머니가 있어 주변 온도가 높을 때 오일 팽창을 위한 충분한 공간을 제공합니다. 이는 압력 변화를 관리하기 위해 대기로 배출되어 오일이 팽창하고 수축함에 따라 공기가 들어오거나 나갈 수 있도록 합니다.
브리더 구성 요소
브리더는 원통형 용기 내의 실리카겔 베드를 통해 공기를 통과시켜 습기-가 없는 공기가 콘서베이터에 공급되도록 합니다. 실리카겔은 공기 필터 역할을 하여 컨서베이터와 메인 탱크 내부의 수분 수준을 제어하고 감소시킵니다. 브리더는 파이프라인을 통해 컨서베이터에 연결됩니다.
냉각 시스템
냉각 시스템은 사용되는 절연재의 유형에 관계없이 변압기의 필수 구성 요소입니다. 변압기의 전력 손실은 열을 발생시켜 권선과 코어의 온도를 증가시킵니다. 결과적으로 단열재의 온도도 상승합니다. 효과적인 냉각 시스템이 없으면 이러한 구성 요소는 지속적인 고온으로 인해 손상되거나 분해될 수 있습니다. 변압기 냉각 시스템에는 일반적으로 팬, 라디에이터 및 냉각 튜브가 포함됩니다. 열은 자연 및/또는 강제 대류 및 복사를 통해 전달됩니다.
폭발 통풍구
폭발 통풍구는 컨서베이터 탱크 바로 위에 위치한 개방형 끝에 다이어프램이 있는 금속 파이프입니다. 이는 내부 결함 중에 가스, 변압기 오일 및 과잉 에너지를 방출하여 변압기 내의 위험한 압력 수준을 완화하고 폭발을 방지하도록 설계되었습니다. 내부 결함으로 인해 압력이 임계 수준까지 상승하면 벤트를 통해 이 압력이 대기로 방출되어 변압기를 보호하기 위해 상대적으로 낮은 압력에서 다이어프램이 파열됩니다.
부흐홀츠 릴레이
Buchholz 계전기는 콘서베이터와 변압기의 메인 탱크를 연결하는 파이프라인에 설치됩니다. 이는 오류 발생 시 방출되는 가스를 감지하여 오류를 감지하고 트립 및 경보 회로를 모두 활성화합니다. 계전기가 이러한 가스를 감지하면 트립 회로를 작동시켜 회로 차단기가 1차 권선으로의 전류 흐름을 차단하게 합니다. 배출가스는 내부 결함으로 인해 발생하는 열에 의해 생성됩니다.
전력 변압기의 유형
승압 및 강압-변압기:이 변압기는 AC 공급 장치의 전압 레벨을 높이거나 낮추는 데 사용됩니다. 승압 변압기는 1차 권선보다 2차 권선에 더 많은 권선이 있는 반면, 강압 변압기는 1차 권선보다 2차 권선에 더 적은 권선이 있습니다.
단상-및 3상-변압기:이러한 변압기는 단상 또는 3상-AC 공급 장치를 처리하는 데 사용됩니다. 단상 변압기에는 1차 권선 1개와 2차 권선 1개가 있는 반면, 3상 변압기에는 1차 권선 3개와 2차 권선 3개가 스타 또는 델타 구성으로 연결되어 있습니다.
2개의-권선 및 자동 변압기:이 변압기에는 1차 및 2차 회로 모두에 대해 2개의 별도 권선 또는 1개의 공통 권선이 있습니다. 2-권선 변압기는 전압비가 2보다 클 때 사용되며 자동 변압기는 전압비가 2보다 작을 때 사용됩니다.
배전 및 전력 변압기:이 변압기는 전력 시스템 네트워크에서 다양한 목적으로 사용됩니다. 배전 변압기는 국내 또는 상업용 사용자에게 배전하기 위해 전압을 낮추는 데 사용됩니다. 전압 조절이 양호하며 대부분의 경우 최대 부하 또는 거의 최대 부하에서 작동합니다. 전력 변압기는 발전소와 변전소 간의 전송을 위해 전압을 높이거나 낮추는 데 사용됩니다. 전압 조절이 불량하고 수요에 따라 가변 부하에서 작동합니다.
계기용 변압기:이러한 변압기는 회로의 고전압 및 전류를 기존 장비로 측정할 수 있는 더 낮은 값으로 낮추어 측정하는 데 사용됩니다. 여기에는 변류기(CT)와 전위 변압기(PT)가 포함됩니다.
오일-냉각식 및 건식-형 변압기:이러한 변압기는 냉각 방법이 다릅니다. 유-냉각식 변압기는 라디에이터나 열교환기를 통해 순환하는 냉각 매체로 미네랄 오일을 사용합니다. 건식-형 변압기는 통풍구나 팬을 통해 흐르는 냉각 매체로 공기를 사용합니다.
코어형 및 쉘형 변압기:이러한 변압기는 코어 모양과 권선 배열이 다릅니다. 코어- 유형 변압기에는 두 개의 수직 가지와 수평 요크가 있는 직사각형 코어가 있습니다. 권선은 원통형이고 동심원이며 양쪽 팔다리에 배치됩니다. 쉘-형 변압기에는 권선 주위에 쉘을 형성하는 중앙 림과 두 개의 외부 림이 있습니다. 권선은 팔다리 사이에 끼워져 있으며 여러 층으로 이루어져 있습니다.
실외 대 실내 변압기:열악한 환경에 맞게 설계된 실외 변압기는 오일-냉각식이며 금속 탱크에 보관됩니다. 이와 대조적으로 실내 변압기는 통제된 환경에서 작동하며 일반적으로 금속 캐비닛에 둘러싸인 건식-형입니다.
교류 전류가 1차 권선을 통과합니다. 이는 변압기의 철심 주위에 변화하는 자기장을 설정합니다. 이는 전류 흐름의 자기 효과로 인해 발생합니다.
교류 전압이 순환함에 따라 코어 내부의 자기장 강도는 이에 따라 사이클의 절반 동안 확장되고 나머지 절반 동안 다시 축소됩니다.
지속적으로 변화하는 이 자속은 내부 코어에서 침투하여 동일한 철심 구조를 감싸는 2차 권선을 절단합니다.
패러데이의 전자기 유도 법칙에 따르면, 변화하는 자기장은 자속이 통과할 때 2차 권선 코일에 기전력(EMF)을 생성합니다.
2차측에서 유도된 EMF의 크기는 자속 변화율, 권선 권수 및 기타 변압기 사양과 같은 요인에 따라 달라집니다.
두 권선의 권선 수를 조정하면 변압기의 권선비를 사용하여 2차 권선의 유도 전압을 1차 전압에 비해 높이거나 낮출 수 있습니다.
이렇게 변환된 전압은 절연된 2차 권선을 통과한 후 계속적인 전력 전송 또는 분배 애플리케이션에 사용할 수 있습니다.
전력 변압기의 응용
발전:전력 변압기는 발전소에서 생성된 전압을 변전소로 전송하기 위해 승압하는 데 사용됩니다.
동력 전달:전력 변압기는 효율적인 전력 공급을 위해 전송 네트워크의 여러 지점에서 전압을 높이거나 낮추는 데 사용됩니다.
전력 분배:전력 변압기는 가정용 또는 상업용 사용자에게 배포하기 위해 전압을 낮추는 데 사용됩니다. 수요에 따라 가변 부하에서 작동하며 전압 조절이 우수합니다.
발전:전력 변압기는 발전소에서 생성된 전기가 그리드로 전송되기 전에 전압을 높이는 데 사용됩니다. 이는 전송 중 전류 및 라인 손실을 줄입니다.
동력 전달:전력 변압기는 효율적인 전력 공급을 위해 전송 네트워크의 여러 지점에서 전압을 높이거나 낮추는 데 사용됩니다. 또한 서로 다른 회로 간에 갈바닉 절연 및 임피던스 매칭을 제공합니다.
전력 분배:전력 변압기는 다양한 소비자에게 분배하기 위해 전압을 낮추는 데 사용됩니다. 또한 조명, 난방, 냉각, 통신 등과 같은 다양한 애플리케이션에 다양한 전압 레벨을 제공합니다.
조명:전력 변압기는 형광등, 네온사인 등과 같은 조명 시스템에 저전압 및 고전류를 제공하는 데 사용됩니다.
오디오 시스템:전력 변압기는 스피커, 증폭기, 마이크 등의 오디오 신호를 분리하고 증폭하는 데 사용됩니다.
전자 장비:전력 변압기는 컴퓨터, 텔레비전, 라디오 등과 같은 전자 장치에 저전압 및 조정된 전원 공급을 제공하는 데 사용됩니다.
인증
우리 공장
수년간의 국제 엔지니어링 경험을 통해 우리 공장은 IEC, IEEE, ANSI, CSA, EN 등과 같은 다양한 국제 표준을 준수하는 변압기를 생산할 수 있습니다. 제품 개발, 설계, 생산부터 제조 및 테스트에 이르기까지 Yawei 팀은 모든 프로세스를 엄격하게 제어합니다. 지금까지 우리 장비는 남미, 북미, 아시아, 호주, 유럽 및 아프리카와 같은 여러 지역으로 수출되었습니다. 1993년부터 Yawei Transformer는 여러 해외 프로젝트를 완료했습니다. 우리는 잠재 고객이 글로벌 시장에서 더욱 경쟁력을 갖추는 데 도움이 될 모든 프로젝트에서 성공할 수 있다고 확신합니다. Yawei의 사명은 사람을 최우선으로 생각하고, 기술을 통해 발전을 위해 노력하고, 품질을 통해 시장에서 경쟁하고, 브랜드를 통해 이익을 창출하는 것입니다. 우리는 지속적인 개선에 중점을 두고 전기 장비의 녹색 발전을 위해 노력합니다. Yawei 팀은 전문가와 전문 지식으로 구성되어 고객 문제를 신속하게 해결하도록 돕습니다. 카탈로그에서 현재 제품을 선택하든, 귀하의 응용 분야에 대한 엔지니어링 지원을 구하든, 당사 고객 서비스 센터에 문의하여 조달 요구 사항에 대해 논의하십시오.
